APC – zamówienie nr. 634/2012-DS

by terror303 ~ 20/08/2012 poniedziałek, 20 sierpnia, 2012

Kolejny zadowolony człowiek może w zaciszu swego domku pokręcić gałkami, podenerwować sąsiadów i wystraszyć koty. Atari Punk Console wbudowany w pudełko po najlepszych miętówkach na świecie. Oczywiście robota w pełni ręczna, jakość akceptowalna. Szerszy opis syntezatorka APC znajdziesz tutaj.

OneDog – mini syntezator lo-fi

by terror303 ~ poniedziałek, 20 sierpnia, 2012

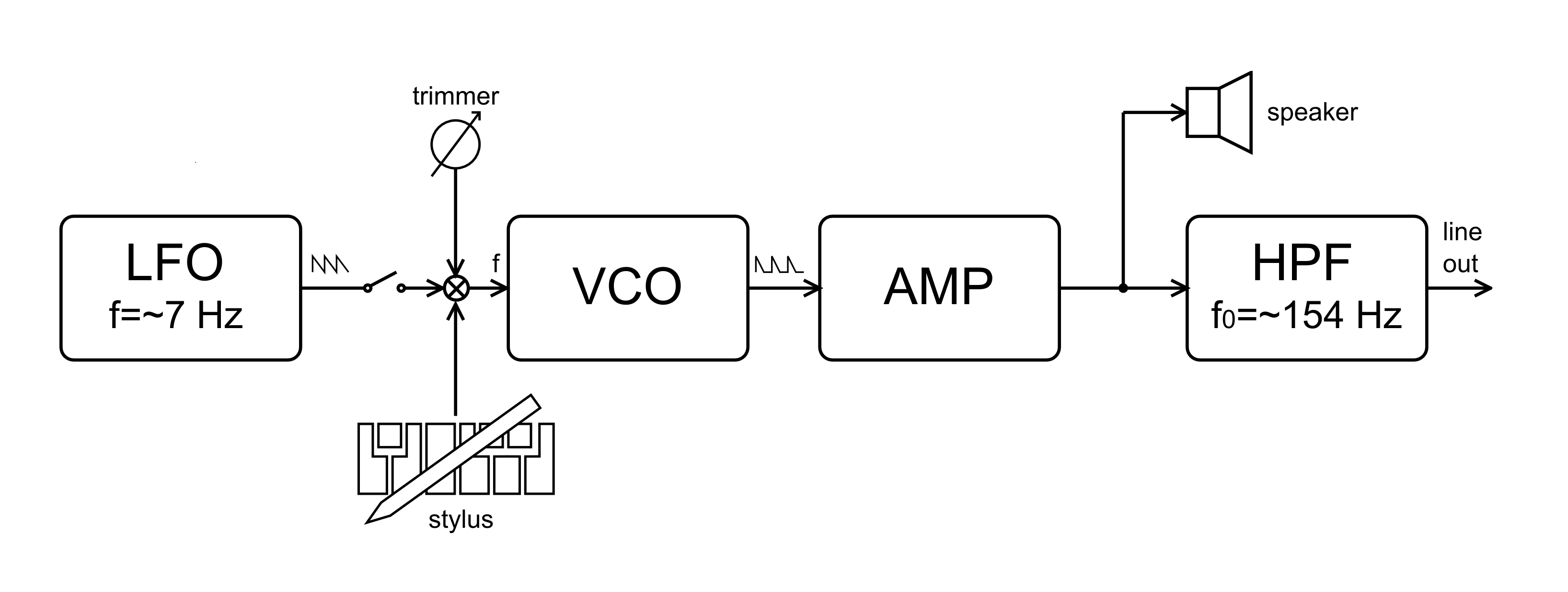

Przedstawiam demo mojego nowego syntezatora (jeszcze ściśle tajnego, ale już w pełni funkcjonalnego). Poniższe „dzieło” to zwięzła prezentacja jego możliwości – urządzenie nie zostało jednak stworzone do określonego gatunku muzyki, po prostu coś takiego mi wyszło. Utwór tworzony 100% na żywo, bez dodatkowych efektów. „Miłego” słuchania.

Mechaniczy chomik

by terror303 ~ 26/07/2012 czwartek, 26 lipca, 2012

Poproszony zostałem o stworzenie wirtualnego zwierza zamkniętego w akwarium. Działa on jak przeciętny chomik – głównie śpi. Podchodzimy do akwarium i nic się nie dzieje. Patrzymy, patrzymy, a tu dalej nic. Po popukaniu w szybkę, zwierz leniwie zaczyna się ruszać. Czasami reaguje, czasami nie. Jak to zwierz. Z czasem pukanie denerwuje go – staje się agresywny furkocząc w swej dzikiej chomiczej furii. Z tym prymitywnym zachowaniem kryje się kawał technologii. Prostszej od chomika, ale zawsze. Jak to działa?

Puknięcie, szurnięcie czy drapanie o szybę wykrywane jest przez element piezoelektryczny. Napięcie przez niego wytwarzane (impuls) jest dopasowywane do wejścia przetwornika AC mikrokontrolera. W zależności od wykrytej „siły” stuku, chomik w postaci silnika reaguje anemicznie lub nadpobudliwie – funkcja zrealizowana za pomocą modulacji PW. Prędkość obrotowa silnika oraz czas jego pracy (maksymalnie 4 sekundy)  losowana jest z odpowiedniego zakresu. Silnik sterowany jest z mostka H – trochę na wyrost, docelowo w konstrukcji miały znaleźć się 2 silniki (niestety pozostał tylko jeden). Mechaniczna część konstrukcji oparta jest o silnik magnetofonowy z przekładnię pasową oraz furkotką*. Furkotka uderza w pokryte trocinami pudełko powodując furkot złego chomika. Zaimplementowano tryb „złego chomika” – po zbyt natarczywym i długotrwałym pukaniu zwierz reaguje ze zdwojoną siłą. Za zasilanie służą 3 baterie AA.

Najwięcej problemów sprawił układ wejściowy dla mikrokontrolera, w internecie można znaleźć na ten temat dużo bzdur, układów błędnych, naiwnych i głupkowatych. W końcu zdałem się na własny rozsądek oraz projektantów Corona DS-8. Schemat zamieszczam poniżej. Dioda Zenera** teoretycznie nie jest potrzebna, gdyż napięcie na wyjściu wzmacniacza nie przekroczy napięcia zasilającego mikrokontroler (zasilane są ze wspólnego źródła) – przynajmniej takie mam wrażenie.

Ukończone „urządzenie” ponoć się bardzo podobało, była kupa radości i stukania, zdjęcia trocin (?) oraz wyrazy powątpiewania, czy przypadkiem nie ukryto tam żywego zwierza. Odbiór miło mnie zaskoczył.

Na deser fotka samego sterownika. Zadbałem o estetykę, bo pomyślałem, że być może kiedyś ktoś spod tego stosu trocin go wyciągnie i mnie oceni. Od lewej: ATMega8L (tania i dobra), LM358 (wzm. op), L293NE (mostek H). Cała konstrukcja nie była kosztowna: akwarium ze śmietnika, trociny ukradzione królikowi, mikrokontroler z zapasów, reszta niecałe 15zł.

* Chodzi o dzyndzoł na kole pasowym powodującym furkotanie chomika, na zdjęciu tego nie widać.

** Zauważyłem właśnie, że na schemacie przy symbolu diody Zenera 5V1 brakuje charakterystycznych dziubasków.

Syntezator efektowy WP-20

by terror303 ~ 07/06/2012 czwartek, 7 czerwca, 2012

Konstrukcja liczy już sobie ponad 30 lat – rok powstania: 1980, firma Waveform Processing. Układ sprzedawany był jako kit do samodzielnego montażu. Jest to chyba najprostszy syntezator analogowy, posiadający wszystkie podstawowe moduły „dorosłego” syntezatora – co prawda po jednej sztuce, ale zawsze: 1x VCO, 1x VCA, 1x VCF, 1x LFO, 1x AD. Generator VCO jest co prawda przestrajany napięciem, jednak nie wyskalowanym w V/oktawę – uniemożliwia to sterowanie za pomocą MIDI. Można jednak do tworzenia linii melodycznych zastosować sekwenser analogowy – WP-20 posiada odpowiednie wejście.

Konstrukcję poskładałem wyjątkowo brzydko, ładując całość do kartonu (bardzo mocnego, ale kartonu). Na karton zecydowałem się ze względu na możliwość szybkich modyfikacji, nie trzeba także wiercić – a ja nie lubię wiercić. Wnętrze także nie jest piękne. Mam nadzieję, że układ doczeka się porządnej obudowy z krajowego plastiku – chwilowo to tak jakby prototyp. Elementy kosztowały niecałe 50zł – lwia część przypadła na potencjometry, gałki i przełączniki – ponad 30zł. Płytkę wykonano metodą fotochemiczną, wzór zaczerpnęto z oryginalnej instrukcji obsługi – niestety wyszła dość brzydko. Wszystko wyszło brzydko.

I najważniejsze – jak brzmi. Poniżej przedstawiam demo – film, dzwięk nagrywany bezpośrednio w wyjścia liniowego.

Dzwięki nie powalają, ale w końcu to syntezator efektowy. Na uwagę zasługuje filtr – bardzo prosty, a brzmi całkiem sensownie, szczególnie przy wysokim rezonansie. Cały syntezator jest dużo prostszy od SoundLaba, a do zabawy nadaje się nie gorzej. Szczerze polecam!

Zdjęcie (to ładne) – Dies

Konsola Punka – Atarowca

by terror303 ~ czwartek, 7 czerwca, 2012

To zabójcze urządzenie można kupić już za 130zł (!) i wg. opisu przeznaczone jest dla średniozaawansowanych (!) majsterkowiczów. Jest projektem popularnym za granicami naszego kraju i od pierwszego wejrzenia wydał mi się wybitnie dziadowski. 1 układ scalony, 2 potencjometry – finezją to raczej nie tchnie, ale postanowiłem dać szansę.

 Sam układ opublikowany został po raz pierwszy ok. roku 1980, a jego autorem jest Forest M. Mims III. Nazwane zostało wtedy „Krokowy Generator Tonów” (ang. Stepped Tone Generator) i ta nazwa, nie da się ukryć, dobrze odwzorowywała jego funkcjonowanie. Grubo po roku 2000, organizacja/zrzeszenie/zespół marketingowców/firma (nie mam pojęcia czym ten twór jest), zwana „Kaustic Machines” dodała 1 rezystor na wyjściu układu, wyrzuciła głośnik i zmieniła nazwę projektu na „Atari Punk Console”. Nowa nazwa „designerska” pokonała w nierównej walce starą nazwę „inżynierską”  i tak, po dziś dzień, urządzenie znane jest jako APC.

Układ, wbrew pozorom, brzmi dość ciekawie. Nie przełomowo, lecz bynajmniej dużo lepiej, niż można się spodziewać. Kręcenie gałkami daje sporo frajdy, można nawet pokusić się o komponowanie prostych utworków. Oto mikrodemko zarejestrowane tuż po skończeniu prac.

Dlaczego jednak brzmi tak, a nie inaczej? APC zawiera w swej strukturze podwójny timer 555 (czyli układ 556). Opisując urządzenie, multum stron powtarza stwierdzenia: „pierwszy timer pracuje jako multiwibrator astabilny, a drugi jako multiwibrator monostabilny”. Co z tego wynika? Pierwszy timer generuje przebieg prostokątny, a drugi impulsy – generacja impulsu taktowana jest sygnałem z pierwszego układu – w efekcie na wyjściu układu mamy przebieg prostokątny. A co robią potencjometry? Pierwszy określa częstotliwość pracy pierwszego generatora [1], a drugi [2] długość trwania impulsu generowanego przez drugi.  Ale co to ma wspólnego z brzmieniem? I skąd pierwotna nazwa „Stepped Tone Generator” (Krokowy Generator Tonów)? Skąd w ogole biorą się tu jakiekolwiek kroki? I dlaczego nie moge dojść, który potencjometr  odpowiada za jaki parametr słyszanego dzwięku? Jak już wspomniano, pierwszy timer generuje przebieg prostokątny o określonej częstotliwości. Drugi impulsy o określonej długości. Rozważmy 2 przypadki: raz kręcimy [1],a [2] zostawiamy w spokoju (przypadek 1 na rysunku), a raz odwrotnie (przypadek 2). Wszystko ładnie i spójnie wyjaśniono poniżej.



Mówiąc najkrócej i najjaśniej, jak tylko potrafię: kręcąc potencjometrem [1], zwiększamy wysokość dźwięku liniowo (barwa pozostaje bez zmian), przy czym co pewien czas następuje skokowa zmiana wysokości dzwięku oraz skokowa zmiana barwy dzwięku. Kręcąc potencjometrem [2], zmieniamy barwę dźwięku (wypełnienie przebiegu prostokątnego) liniowo  – wysokość dźwięku pozostaje bez zmian, przy czym podobnie jak dla [1] co pewien czas następuje skokowa zmiana  wysokości dzwięku oraz skokowa zmiana jego barwy. Wszystko to składa się na interesujące efekty dźwiękowe.

Urządzonko wbudowane zostało w blaszane pudełko po cukierkach, a koszt budowy zamknął się w 8zł. Wybitnie prosta konstrukcja, zrealizowana na płytce uniwersalnej. Największym problemem, o dziwo, było wykonanie dziur w blasze. Do średnicy otworu 3mm, wszystko idzie dobrze, powyżej blacha zaczyna się zadzierać i wyginać – na szczęscie doskonale sprawdzają się wtedy kamienie szlifierskie. Tak czy owak, wyszło estetycznie. Spodobało się na tyle, że mam już zlecenia na budowę kolejnych.

 Zdjęcia – tradycyjnie Dies

Weird Sound GeneratorGenerator dziwnych dźwięków

by terror303 ~ 25/03/2012 niedziela, 25 marca, 2012

Między gotowaniem zupy czosnkowej, a szczotkowaniem kota popełniłem kolejny mały syntezatorek. To projekt znany szerzej jako WSG – Weird Sound Generator. Wg. autora (MFOS) jest idealną wprawką przed wkroczeniem w świat dorosłej syntezy dzwięku. Zanim się jednak wkroczy, trzeba wyważyć drzwi okablowania panelu przedniego. Przeżyłem ten ból i powiem, że każdego początkującego może odstraszyć. Stworzyłem więc to: jednostronna wersja WSG z potencjometrami i przełącznikami montowanymi wprost do płytki. Nie jestem pewien, czy właśnie na to czeka świat, ale stało się. Zbudowane, przetestowane, estetyka na poziomie roztocza. Szału nie ma, ale biorąc pod uwagę koszt (35zł bez gałeczek, elementy mechaniczne to ok. 70% ceny), nie jest źle. Domeną WSG są dźwięki syren, drony i wszelkie ambientowo – mechaniczne pojękiwania. Całość zasilana jest z baterii 9V, moża więc sobie potworzyć muzykę dronową na słuchawach w tramwaju.

Płyteczka zrobiona po staremu metodą fotochemiczną, nie bawiłem się w „pola masy” i żałowałem podczas trawienia :/ Ścieżki są trochę ponadgryzane, czego na zdjęciach nie widać. Jak wspomniałem, potencjometry i przełączniki wlutowano w płytkę – i tak, wiem, że są specjalne wersje „do druku”, ale dostanie ich w sklepie to niezły sukces – dlatego zaadaptowałem wersje „przewodowe”. Wymagało to niestety wywiercenia dość sporych otworów, co nie ułatwiało lutowania. Rozmary płytki, jak widać, zdeterminowane są głównie przez rozmieszczenie potencjometrów – odpuszczając sobie nastawę głośności i prezyzyjną nastawę częstotliwości odcięcia filtra, można ją znacznie odchudzić.

Poniżej demo.

Jak na tak ekstremalnie prosty układ (6 generatorów + filtr) brzmi, powiedzmy, ciekawie. Czasami denerwująco, nie wątpię jednak, że znaleźć można dla niego zastosowanie.

Zdjęcia – niewątpliwie Dies.

Eric Archer vs Tim Escobedo vs Your Admin – VCF battleEric Archer vs Tim Escobedo vs Wasz Kochany Admin – walka VCF

by terror303 ~ 28/01/2012 sobota, 28 stycznia, 2012

Pod koniec ubiegłego roku zapragnąłem budować sobie jakiś filtr dolnoprzepustowy, tak w ramach relaksu i zrobienia sobie przyjemności (wiem, że może wydawać się to dziwne, ale nic na to nie poradzę). W oko wpadły mi 2 schematy: „DIY analog LP-VCF” Erica Archera i „9V powered MS-20 Sallen-Key LP VCF” Tima Escobedo. Są to filtry dolnoprzepustowe, przestrajane napięciem, działające z baterii 9V (jest to dość unikalne, znaczna większość filtrów „muzycznych” wymaga zasilania +/-15V). Filtry te zbudowane są wokół podwójnego wzmacniacza transkonduktancyjnego LM13600 (LM13700) i starają się udawać układ znany z syntezatora KORGa MS-20, wersja OTA. Dlaczego akurat postanowiłem położyć swe łapska na analogowych filtrach / syntezatorach? Z racji zacofania technologicznego naszego Kraju, dostępnych jest od groma części w USA uznanych za „obsolete” i „extreme rare”. LM13700 leżą na ulicy, NE566 kupuję koło piekarni za 2zł, BC108 dodają gratis do każdego zakupionego kilograma ziemniaków, a za 3 piwa kupel odda ci swojego MOS6581 z pocałowaniem. Niestety działa to również w drugą stronę – elementy standardowe w USA są u Nas rarytasem, ale przy odrobinie chęci można je dostać. Powyższe przesłanki prowadzą do prostego wniosku – Polska to raj do budowania urządzeń z lat 70-80. A i Pan z elektronicznego się ucieszy, że pozbawiam go zalegającego towaru.

Poniżej schemat układu w wykonaniu Erica Archera. Przypomina ona konstrukcję z MS-20, różni się jednak „ścieżką” sprzężenia zwrotnego. Dodatkowo znajdziemy mikser sygnału odfiltrowanego i wejściowego (podejrzewam, że powstał w wyniku zagospodarowania wolnego 1/2 LTC2272). Zastosowano ciekawy scalak TLE2426, pozwalający w prosty sposób uzyskać sztuczną masę. W projekcie Tima Escobedo, rolę tą pełni układ z dwoma czerwonymi LEDami – napięcie zasilania wzmacniaczy operacyjnych w tym przypadku nie jest jednak w pełni symetryczne.

 Żeby nie było, że oszukuję, że niby nic nie polutowałem, zamieszczam piękną fotkę prototypu. Może wydawać się dziwne, że prototypy buduję nie na płytkach uniwersalnych, ale dla każdego robię osobny projekt płytki, wytrawiam, wiercę itd. Więc wyjaśniam: lubię projektować płytki i je wytrawiać. To mnie relaksuje.

Filtr LP, projekt Eric Archer, wykonanie Terror303

Schemat filtru projektu Tima Escobedo (docelowo stworzonego jako efekt gitarowy) znajduje się niżej. Największy problem stanowiło znalezienie kondensatora 680pF foliowego. 99% dostępnych w sklepach stacjonarnych to ceramiczne.

Do kompletu zdjęcie prototypu (właściwie co to za prototyp, skoro ktoś już ten układ zbudował i uruchomił). Do kompletu zdjęcie nędznej kopii.

Filtr LP, projekt Tim Escobedo, wykonanie Terror303

Moja wizja filtra zrealizowana jest na „płytce uniwersalnej”, pozwalającej na stworzenie wielu jego wersji, stąd też duża liczba zworek. Dokładne parametry mojej konstrukcji owiane są tajemnicą (jestem w trakcie poszukiwań optymalnych parametrów), jednak mogę zaprezentować próbkę brzmienia oraz fotkę. Stwierdziłem, że jest na tyle dobry, że zasługuje na gałeczki.

Filtr LP/HP, projekt Terror303, wykonanie Terror303

Poniżej porównanie filtrów (mojego i Erica Archera), miłego wyciągania wniosków.

Mój filtr docelowo znajdzie się w nowym projekcie, który tradycyjnie już powali świat na kolana. A teraz wystarczy mi, że mi się podoba.

Coron DS-8Coron DS-8 – klon

by terror303 ~ 28/12/2011 środa, 28 grudnia, 2011

Próbę stworzenia perkusji elektronicznej podjąłem zaraz po skończeniu kitu woltomierza. Był to mój drugi projekt, rozpoczęty jakoś w roku 2005 – ze względów oczywistych skazany był jednak na niepowodzenie. Niedawno moje marzenia odżyły i zabrałem się za stworzenie perkusji analogowej. Brzmienie takiego urządzenia jest dość specyficzne i niekoniecznie ma wiele wspólnego z konwencjonalną perkusją. Myślę, że usłyszałem je po raz pierwszy w utworze Kombi – „Słodkiego, miłego życia” (charakterystyczne solo pod koniec utworu). No i stało się. Na ogień poszedł Coron DS8, głównie ze względu na połączenie prostoty konstrukcji z bardzo przyzwoitymi możliwościami. Usłyszeć go (chyba) można w utworze Rose Royce – „It is love you are after”.

A teraz ciekawostka. Szukałem czegoś na temat tego modułu w języku polskim. Znalazłem wątek na Elektrodzie dotyczący Corona DS7 (krótko mówiąc, to DS8 bez generatora szumów) oraz wpis: „(…) Doceniam wkład pracy, trud i znój, ale brzmienie tego urządzenia jest dość fatalne. W dodatku syntezator perkusyjny bez szumu to trochę śmieszne. (…) Nie mam zamiaru tutaj pogardzać twoją pracą, czy atakować, dziwię się jednak, że spośród wielu gotowych projektów wybrałeś właśnie ten. (…) „. Pomyślałem: „Co za cham i burak to napisał, nie zna się, nie wie, co dobre”. Niestety, wpis ten był mój. Ale od tego czasu mój gust uległ zmianie i nie widzę w tym urządzeniu nic niewłaściwego.

W stosunku do poprzedniego przedstawionego syntezatora ten jest banalny. Możliwości kreowania brzmienia wydają się niewielkie, ale to złudzenie. Przy delikatnym muskaniu gałek paluszkami można wykrzesać całkiem sporo (najciekawsze rzeczy dzieją się przy skrajnych położeniach potencjometrów). Mamy więc soczysty analogowy beat, szumiące werble, metaliczne dzwony, strzały z pistoletów laserowych, wibrujące linie basowe i pomruki jeża. Po podłączeniu gitarowego fuzza i zastosowaniu stylu „szybkiego palca” można z powodzeniem grać hardcore, terrorcore lub speedcore. Mając do dyspozycji kilka takich modułów, bez problemu zbudujemy całą perkusję. Działanie urządzenia przedstawia poniższy filmik.

Do modułu można podłączyć zewnętrzny sygnał wyzwalający i korzystać np. z sekwensera lub zewnętrznego pada, albo uderzać w obudowę. Schemat funkcjonalny urządzenia przedstawiono na rycinie. Całość oparta jest o generator przebiegu trójkątnego z możliwością przestrajania częstotliwości (VCO). Częstotliwość ta zależy od częstotliwości podstawowej generatora – pokrętło VCO, wyjścia generatora trójkątnego przebiegu wolnozmiennego – pokrętła RATE (częstotliwość LFO) oraz MODE (głębokość modulacji), wyjścia generatora obwiedni częstotliwości  – pokrętło SWEEP (zakres zmian). SENSE to czułość wejścia wyzwalającego (lub pada), PAN – miksowanie wyjść generatorów VCO oraz generatora szumu, OUTPUT – amplituda sygnału wyjściowego. Istnieje także możliwość wyboru koloru szumu dla generatora szumów. Koszt wykonania oscyluje wokół 40zł. Schematu nie zamieszczę, bo znalezienie go to nie problem.

Za projekt panelu oraz jego wycięcie dziękuję Elkagato. Za zdjęcia dziękuję Diesowi.



SoundLab MinisynthSoundLab Minisynth – analogowy potworek

by terror303 ~ 08/12/2011 czwartek, 8 grudnia, 2011

Pewnego razu, gdy próbowałem zabić nudę, trafiłem na projekt małego syntezatora analogowego – Music From Outer Space (MFOS) SoundLab Mini-synth. Radośnie stwierdziłem, że sprawię sobie prezent i zbuduję go. Autor oczywiście udostępnił wzór ścieżek niezbędny do zrobienia płytki we własnym zakresie, ale w dość niskiej rozdzielczości. Na podstawie informacji ze strony stworzyłem wersję kompatybilną, jednak jednostronną, przez co prostszą do wykonania samodzielnego. Projekt przerobiłem delikatnie na polskie warunki – zamiast pudełka po kanapkach użyłem pięknej, krajowej, czarnej obudowy pulpitowej, zaprojektowałem także panel przedni – piękny i funkcjonalny zarazem (a co!).

Syntezator ten „reklamowany” jest jako świetny projekt dla początkujących, młodych ludzi, pragnących wdepnąć we wspaniały świat analogowej syntezy dźwięku.  Mnie doprowadził prawie na skraj załamania nerwowego, głównie za sprawą opisu konstrukcji urządzenia. Jest on mniej więcej taki: pierwsza strona – „zbuduj mnie, jestem prostym, dobrze udokumentowanym projektem!”; druga strona – „zapewne zauważyłeś, że filtr działa nie tak, jak trzeba, podobnie synchronizacja generatorów, itd. Musisz zmienić wartości 10 rezystorów i dorobić parę „pająków””; strona trzecia – Roman Z. z Kanady przedstawił swoją modyfikację, jest świetna, zmień wartość rezystora z X na Y i wyrzuć kondensator C; strona czwarta – najlepiej od razu weź się za zbudowanie SoundLab PLUS, który dodatkowo zawiera układ „sample and hold” i posiada własne odrębne zbawienne modyfikacje. Jednym słowem, delikatnie mówiąc, bałaganik. Ale przebrnąłem przez to, zbudowałem i uruchomiłem.

Parę słów o samym syntezatorku – składa się z: 2x generator sterowany napięciem, 1x generator przebiegów wolnozmiennych, 1x generator obwiedni Attack-Decay, 1x filtr dolno/pasmowoprzepustowy sterowany napięciem, 1x mikser. W skrócie mówiąc, urządzenia posiada wszystkie elementy „dorosłego” syntezatora, jednak ze znacznie uproszczonymi modułami. Z tyłu urządzenia znajdują się dwa wejścia napięć przestrajających generatory, wejście sygnału „gate” dla generatora obwiedni oraz wyjście liniowe. Całość zasilana jest dwoma bateriami 9V, można więc poszaleć w plenerze (urządzenie współpracuje także ze słuchawkami).

Urządzenie z bólem zmieściło się w standardowej obudowie Z-33A. Główny problem związany był z panelem przednim. Nawierciłem łącznie 48 dziur, do okablowania zużyłem ok. 15m przewodu (ile ja się naprzeklinałem, lutując to wszystko!). Z panelem przednim związana była też prawie połowa wszystkich kosztów. Opis panelu stworzony w InkScape, wydrukowany i zalaminowany. A jak gra? Filmik poniżej.

Na deser krótkie podsumowanie. Wyrażę się najdelikatniej jak potrafię: zbudowany układ można nabyć w USA za 300$, w EU widziałem za 200 euro. Gdybym za taką cenę go zamówił, to po poznaniu jego możliwości ostro bym się wkurzył. Za 399$ można nabyć np. Dave Instruments Mopho, który miażdży SoundLaba na każdym kroku – ale nie daje możliwości polutowania 15 metrów przewodów. Mnie syntezatorek wyniósł ok. 140zł, czyli niecałe 50$, nie licząc oczywiście robocizny. Jak za tą cenę, nienajgorzej. Poza tym kręcenia fizycznie istniejącymi gałkami, w przeciwieństwie do „miziania” ekranu dotykowego daje kupę frajdy.

Za zdjęcia dziękuję: Elkagato, Dies



„BIT.TRIP” clock Zegar „BIT.TRIP”

by terror303 ~ 04/09/2011 niedziela, 4 września, 2011

„8 bit trip” to gra na konsolę Wii. Jest dość niezwykła, ale nie będę się rozpisywał. Urzekł mnie w niej szczególnie font wykorzystany do podawania wyniku gry. Był to nietypowy, kanciaty, wyświetlaczowy krój 4×3, o niezwykle niskiej rozdzielczości. Jako wielki fan niskiej jakości, zakochałem się od pierwszego ujrzenia.

Co do fonta. Oczywiście najprościej wykorzystać go można było do budowy zegara cyfrowego. I tak rozbiłem. Od początku rzucano mi kłody pod nogi. Nie mogłem dostać diód zielonych kwadratowych bez kołnierza (nie wiem, jak to się na prawdę nazywa, ale to takie coś, co nie pozwala umieścić LED-ów ściśle obok siebie). Zaowocowało to osobistym szlifowaniem pilnikiem każdej z 49. Następnie niezidentyfikowany osobnik połamał mi obudowę. Na końcu usłyszałem, że mój projekt jest brzydki. Nie poddałem się jednak. Zbudowałem, zaprogramowałem, zasiliłem.

Zegar oferuje dokładność ok. 1 minuty na rok, co jest wynikiem bardzo przyzwoitym. Podtrzymanie bateryjne zliczania czasu czyni go niewrażliwym na brak zasilania.

Ponieważ diody zielone-oliwkowe są świecą bardzo przeciętnie, multipleksowanie odpadało. W związku z tym, każdy LED wysterowany jest bezpośrednio przez rejestr szeregowo-równoległy.

Obudowa składa się z ramki na zdjęcia, przyciętego kawałka pleksi, folii do przyciemniania szyb, kartki ze szkicownika do suchych pasteli oraz kartonu.

„BIT.TRIP BEAT” to gra, którą poznałem parę lat temu. Jest dość niezwykła, ale nie będę się rozpisywał. Urzekł mnie w niej szczególnie font wykorzystany do podawania wyniku gry. Był to nietypowy, kanciaty, wyświetlaczowy krój 4×3, o niezwykle niskiej rozdzielczości. Jako wielki fan niskiej jakości, zakochałem się od pierwszego ujrzenia.

Co do fonta. Oczywiście najprościej wykorzystać go można było do budowy zegara cyfrowego. I tak rozbiłem. Od początku rzucano mi kłody pod nogi. Nie mogłem dostać diód zielonych kwadratowych bez kołnierza (nie wiem, jak to się naprawdę nazywa, ale to takie coś, co nie pozwala umieścić LED-ów ściśle obok siebie). Zaowocowało to osobistym szlifowaniem pilnikiem każdej z 49. Następnie niezidentyfikowany osobnik połamał mi obudowę. Na końcu usłyszałem, że mój projekt jest brzydki. Nie poddałem się jednak. Zbudowałem, zaprogramowałem, zasiliłem.

Zegar oferuje dokładność ok. 1 minuty na rok (za sprawą DS3231), co jest wynikiem bardzo przyzwoitym. Podtrzymanie bateryjne zliczania czasu czyni go niewrażliwym na brak zasilania. Sercem jest nieśmiertelna ATmega8 (nieśmiertelna głównie dlatego, że mam ich w domu cały worek). Ponieważ diody zielone-oliwkowe są świecą bardzo przeciętnie, multipleksowanie odpadało. W związku z tym, każdy LED wysterowany jest bezpośrednio przez rejestr szeregowo-równoległy. Istnieją rozwiązania, które ograniczyłyby ilość elementów o co najmniej połowę, jednak ich egzotyczność spowodowałaby problemy w ewentualnym późniejszym odtworzeniu zegara. Płytki jak zawsze wykonane metodą fotochemiczną, zabezpieczone lakierem bezbarwnym.

Obudowa składa się z ramki na zdjęcia, przyciętego kawałka pleksi, folii do przyciemniania szyb, kartki ze szkicownika do suchych pasteli oraz kartonu.

Powiem wprost, że zegar jest idealny, śliczny, o dziwo czytelny, prezentuje się nienagannie, budzi podziw oglądających, jest pierwszym cyfrowym, opartym o matrycę 4x4x3, wykorzystującym zaprezentowany font i jestem z niego dumny. O! Więcej do powiedzenia nie mam.

Pierwsze zdjęcie, perła tego wpisu, wykonane przez Diesa.
